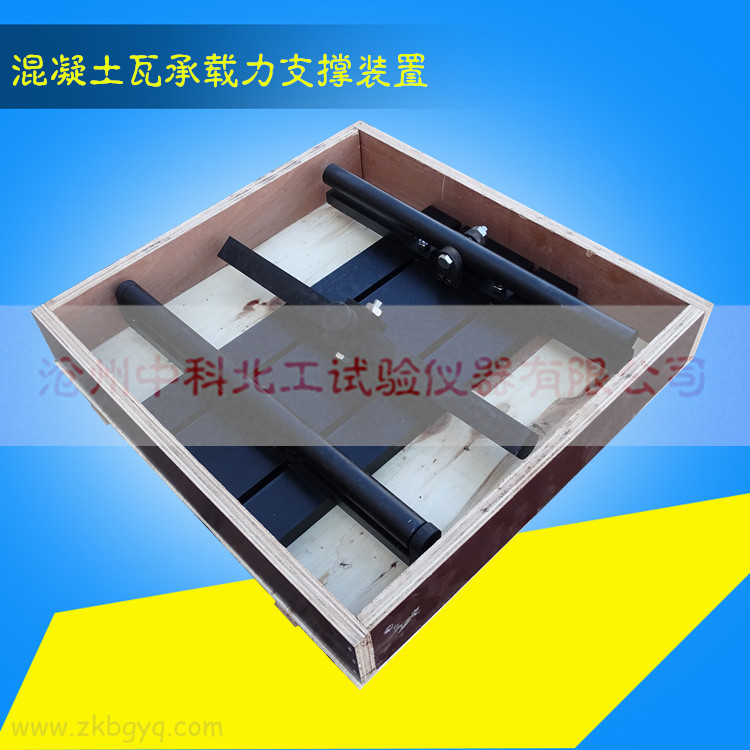

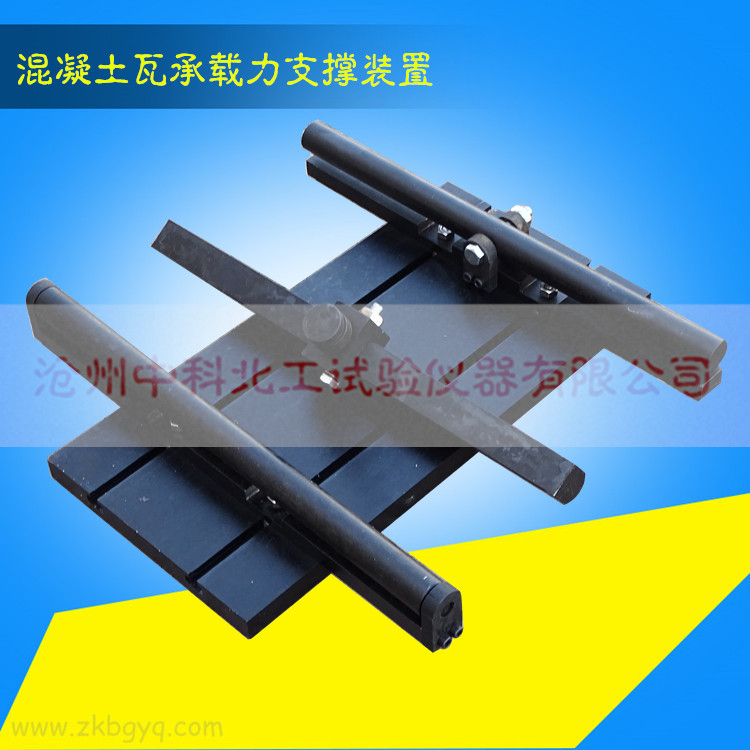

混凝土瓦承載力支撐裝置
更新：2019/3/19 22:08:03 點擊：
介紹

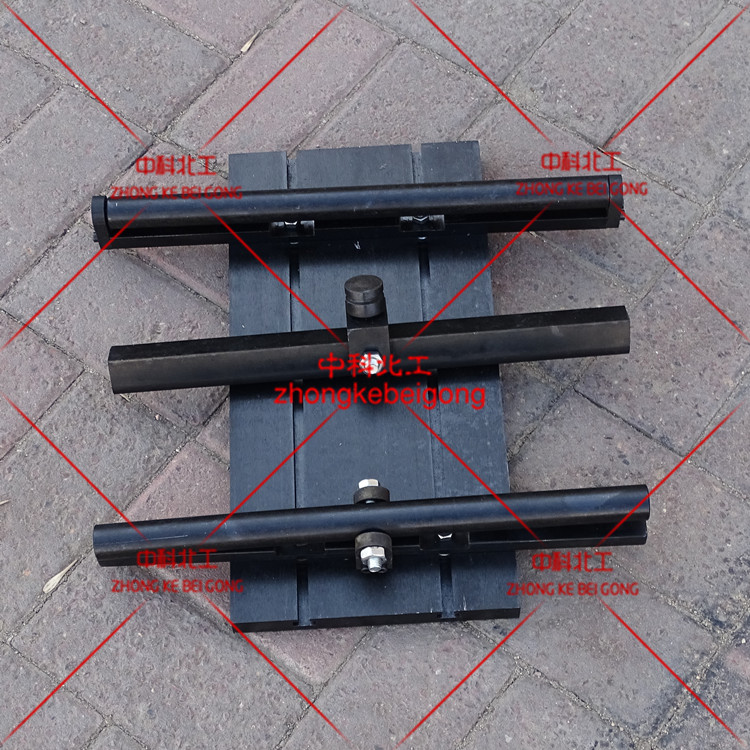

一、簡介混凝土瓦承載力試驗裝置
采用三點彎曲方式。采用金屬制成的兩個相同高度的支座，上表面呈圓弧形，其上可墊一個寬度為20mm，厚度為20mm～30mm，長度大于試樣寬度的硬質木條，木條的下表面應與支座的上表面相配合。在試樣底面與木條之間應有彈性墊層。
（注：木條需客戶自備）

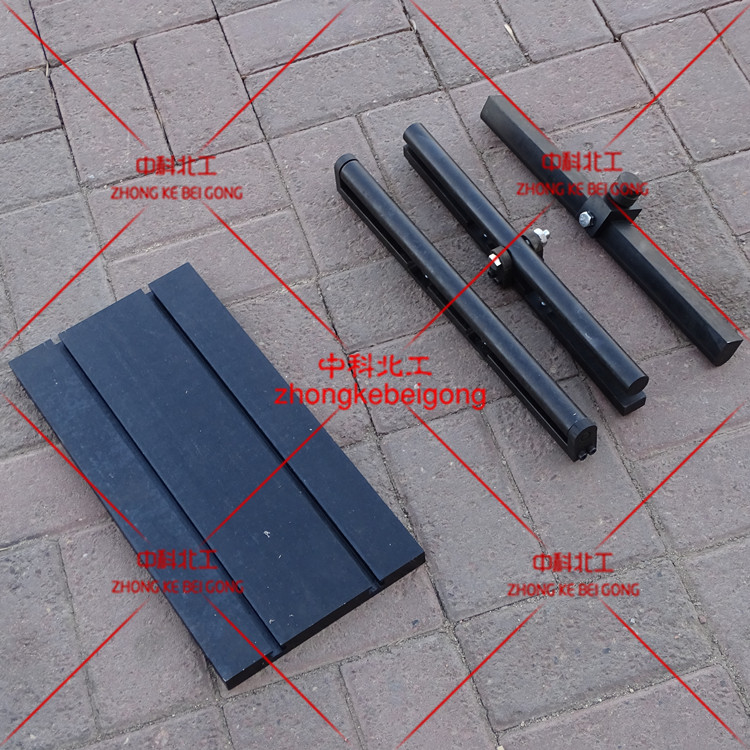

二、技術參數
1、支棍直徑：20mm
2、支棍長度：380mm
3、底座尺寸：長400×寬200mm
可定做
三、加荷方式
1、加荷桿與支座材質及尺寸相同，下表面呈圓弧形，其半徑為10mm，加荷桿應平行于支座，且相對試樣縱向軸的垂直面可自由調節平衡。
2、加荷桿位于跨距中央，且應使加荷桿與支座保持平行。
3、在加荷桿和試樣之間填墊一塊與試樣上表面遮蓋寬度范圍內形狀相吻合的硬質木平衡物，試樣表面于平衡物之間應放一片彈性墊層。
4、通過加荷桿加荷，其作用力應垂直于試樣平面，最高加荷速度為5000N/min，直至斷裂破壞。
